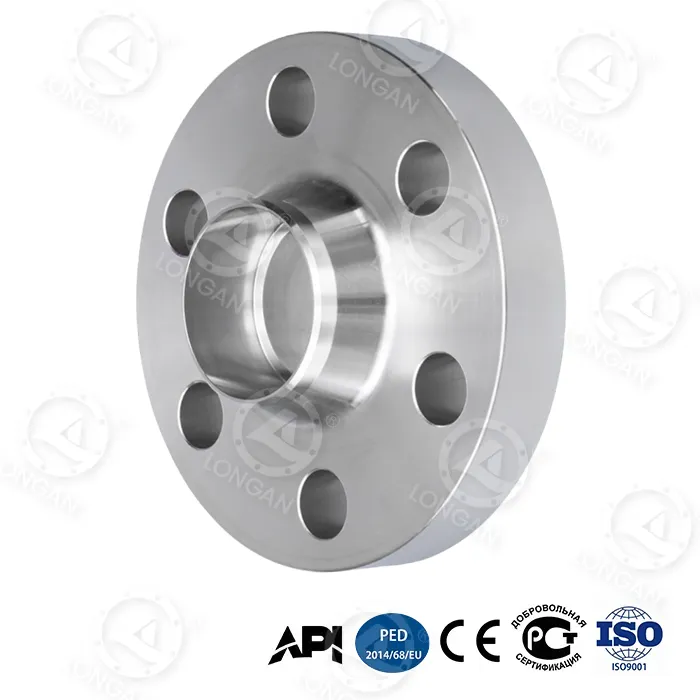

304 Gulu Butt Welding Flange

Spesifikasi Teknis

1. Sertifikasi Material (ASTM A182 F304)

Kasus Uji Fungsi Nilai Standar Unsur

Ni 8.0~11.0% Stabilitas Austenit 9.2%

C ≤0,08% - 0,05%

Cr 18.0~20.0% Proteksi Korosi Oksidasi 18.8% (Spectrometer)

2. Tekanan-Suhu

Suhu (°C) Kelas 150 (bar) Kelas 300 (bar)

300 13.2 35.8

200 15.8 42.7

38 19.6 51.1

3. Sifat Mekanik

Parameter 304 Nilai Flange Basis Standar

Toleransi Diameter Dalam (NPS 12") ± 0.25mm ASME B16.5 Tabel5

Kekuwatan Tarik 515 MPa ASTM A182

Kekuwatan Ngasilake 205 MPa ASTM A182

Bolt bolongan tengah panyimpangan bunder ± 0,8mm MSS SP-44

Skenario sing ditrapake

Skenario sing disaranake Media sing bisa ditoleransi Skenario sing dilarang Solusi alternatif

Udara tekan tekanan rendah Udara kering (titik embun <-40°C) Udara lembab yang mengandung belerang Baja karbon berlapis nikel

Peralatan Pangan Produk susu, jus (pH>4,5) Disinfektan sing ngandung klorin 316L flange

Pasokan banyu kotamadya Banyu seger, banyu ngombe Banyu segara/banyu klorin dhuwur (>50ppm Cl⁻) 316 flange

HVAC banyu panas (<80°C), uap asam hidroklorat/asam sulfat (pH<4) paduan hastelloy

Napa milih 304 Neck Butt Welding Flange?

1. Biaya murah

Rega Unit Material (benchmark) Umur layanan Biaya lengkap (10 taun)

316 flange 2,3x 15 taun + 1,2x

304 Neck Butt Welding Flange 1.6x 10 taun + 1.0x

Flange baja karbon 1,0x 2 taun (Bocor karat) 2,8x

2. Kaluwihan desain struktural

Akurasi permukaan sealing: Kekasaran permukaan RF saka 304 flange las gulu stainless steel yaiku 125-250μin Ra, njamin linuwih sealing gasket.

Transisi gulu tapered: Ngurangi faktor konsentrasi stres nganti 40% lan ngluwihi umur kelelahan las.

3. resistance karat dhasar

Uji semprotan uyah: Ora ana karat abang sajrone 500 jam

Lapisan pelindung kromium-nikel: Isi Cr ≥18% mbentuk film pasif kanggo nolak korosi saka banyu, uap, lan asam lemah (pH>4,5).

Katrangan watesan: Ora cocog kanggo lingkungan sing ngemot ion klorida>50ppm (kayata banyu segara), lan 316 kudu ditingkatake saiki.

FAQ

Q1: Apa prabédan biaya karo 316 flange?

Jawaban: Rega 304 Neck Butt Welding Flange 30 ~ 35% luwih murah miturut spesifikasi sing padha (amarga bedane isi nikel lan molybdenum). Yen medium ora ngandhut ion/asam klorida, luwih irit kanggo milih 304.

Q2: Apa 304 bisa digunakake kanggo pipa ruangan?

Jawaban: Ing asor kurang (<60%) RH) Bisa digunakake kanggo dangu ing lingkungan tanpa uyah; lapisan anti-karat dibutuhake ing pesisir / wilayah industri, digunakake pitting bisa kelakon ing 2-3 taun.
