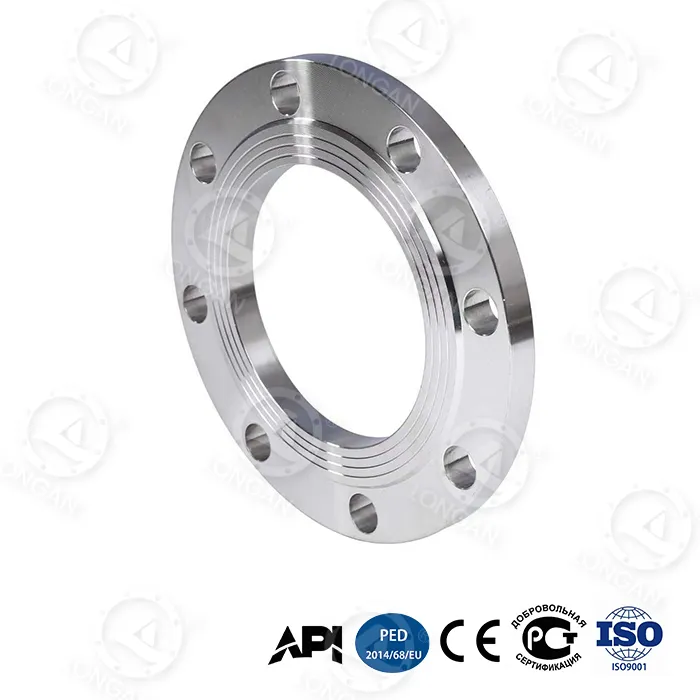

sme b16.5 flange pasuryan warata

Flange konvensional sing digawe kanggo dimensi ASME B16.5 biasane duwe tekanan bledosan ora ngluwihi 15MPa. Flange rai datar sme b16.5 Longan, nalika njaga antarmuka pemasangan standar Kelas 150-2500 lan permukaan segel full-face, entuk bantalan tekanan sing luwih dhuwur liwat optimalisasi struktur internal: kothak honeycomb bionik (kaku mlengkung tambah 65%), gradien dipateni baja karbon dhuwur (impact-08 ° C lan alloy gulu -708 ° C) ring tulangan (ngasilake 1,250MPa). Tekanan bledosan DN300 sing diukur tekan 42MPa. Kabeh produk ana ing kontrol kualitas proses lengkap ing pabrik ing omah Longan lan wis entuk sertifikasi API 6A PSL 3G.

Jinis Produk lan Aplikasi

sme b16.5 flange flat face yaiku flange permukaan sealing full-face (FF) sing diprodhuksi miturut standar ASME B16.5. Digunakake ing sistem pipa sing mbutuhake sambungan gasket kontak lengkap, lan cocok kanggo pipa pipa diameter gedhe tekanan rendah, sambungan flange wesi, lan aplikasi sing mbutuhake distribusi stres gasket seragam. Liwat struktur tulangan internal, produk iki uga bisa digunakake ing skenario tekanan ultra-dhuwur (kayata outlet pompa fraktur gas shale lan peralatan sumur pengeboran segara jero), nalika njaga dimensi antarmuka standar kanggo interchangeability karo flanges konvensional ing pipa sing ana.

Titik Sade Inti

1. Antarmuka standar, bantalan tekanan sing luwih dhuwur:Selaras karo ukuran pemasangan ASME B16.5, diukur tekanan bledosan DN300 42MPa, luwih dhuwur tinimbang flange standar konvensional (≤15MPa).
2. Tambah 65% ing kekuatan mlengkung:Struktur honeycomb bionik nambah kaku flange, cocok kanggo kedher utawa lingkungan pemukiman dhasar.
3. Indikasi nyandhang visual lan retensi preload:Lumahing sealing ditempelake karo lapisan indikator nano-zirconia, sing ngganti werna nalika kekandelan kurang saka 0.1mm. Desain bolongan bolt pindho conical mbatesi atenuasi preload ing fluktuasi tekanan 35MPa dadi ≤5% (struktur konvensional ≥20%).
4. Kinerja lingkungan ekstrim:-70°C energi impact 89J; 5,000m tingkat korosi setara segara jero 0,03mm / taun; sealing lumahing karusakan ambane ≤8μm sawise 120m / s wedhi lan bledug abrasion.
5. Biaya siklus urip lengkap:Biaya total 30 taun $6,200 (konvensional $18,500); frekuensi pangopènan taunan 0,7 kaping (konvensional 3,2 kaping); wektu panggantos single 2,5 jam (konvensional 8 jam).

Spesifikasi Teknis

Item	Parameter
Basis standar	ASME B16.5 (dimensi, toleransi, rating suhu-tekanan)
Tipe segel pasuryan	Wajah Penuh (FF)
Kelas tekanan	Kelas 150, 300, 400, 600, 900, 1500, 2500
Rentang ukuran	NPS 1/2" nganti 24"
Bahan	Baja karbon dhuwur sing dipateni gradien (baja tahan karat sing bisa disesuaikan)
Penguatan internal	Ring tulangan paduan titanium (ngasilake 1,250MPa), iga radial (konsentrasi stres suda 48%)
DN300 tekanan burst	42MPa (konvensional ≤15MPa)
Siklik urip lemes	20.000 siklus @35MPa (konvensional 5.000 siklus @25MPa)
Deformasi aksial @35MPa	0.6mm (konvensional 1.8mm)
Tingkat kebocoran segel (15° misalignment)	≤10⁻⁵ mbar·L/s (konvensional >10⁻³)
Dampak suhu rendah (-70°C)	89J (standar nasional ≥34J)
Korosi segara jero (5.000m)	0.03mm / taun (setara 30 taun)
Abrasi pasir lan debu (120m/s)	Sealing ambane karusakan lumahing ≤8μm (10.000h)
Fitur tambahan	Lapisan indikator ngagem nano-zirkonia, bolongan bolt kerucut ganda

Sertifikasi lan Jaminan Kualitas

● API 6A PSL 3G:Ditrapake kanggo skenario tekanan ultra-dhuwur kanthi media gas, mbutuhake tes pneumatik (tekanan sing dirating kaping 1,5) lan tes non-destruktif sing luwih ketat lan keterlacakan materi.
● Kontrol kualitas pabrik:Pabrik ing omah Longan ngetrapake manajemen kualitas proses lengkap saka inspeksi mlebu bahan mentah (analisis spektral, sampling mekanik) nganti outbound produk rampung (inspeksi dimensi 100%, pengujian partikel magnetik 10%, sampling tekanan burst batch).
● Traceability:Saben flange dilengkapi sertifikat bahan sing bisa dilacak, rekaman kurva perawatan panas, laporan pemeriksaan dimensi, lan laporan uji hidrostatik / pneumatik, kasedhiya online liwat nomer seri.

Sorotan diferensiasi

Dibandhingake karo flange full-face ASME B16.5 liyane ing pasar, fitur flange flat face sme b16.5 Longan:

●Nampa tekanan bledosan sing luwih dhuwur (42MPa) ing ukuran standar tanpa nambah ketebalan flange utawa ngganti tata letak bolongan bolt.
●Nggabungake ring tulangan gulu titanium alloy lan proses quenching gradien, kapasitas beban wawas lan kateguhan suhu rendah.
●Permukaan sealing sing dipasang karo lapisan indikator nyandhang kanggo inspeksi visual babagan kondisi sealing.
●Njaga tingkat bocor sealing ≤10⁻⁵ mbar·L/s ing 15° kahanan misalignment.

Kustomisasi lan Proses

Pilihan kustomisasi:

●Ukuran non-standar lan rating tekanan khusus (gambar utawa syarat teknis dibutuhake)
●Bahan sing beda: baja tahan karat 304/316L, baja tahan karat dupleks, lsp.
●Label pribadi: tandha laser, kemasan khusus

Alur proses inti:

1.Forging: precision die forging nggunakake bahan mentah berkualitas tinggi saka Tsingshan Holding Group.
2.Gradient quenching: cooling kontrol kanggo mbentuk lumahing dhuwur-kaku lan dhuwur-kateguhan inti.
3.Mesin struktur honeycomb: mesin CNC saka kothak heksagonal internal.
4.Titanium ring press-fitting: gangguan pas kanggo mesthekake ora ana gerakan relatif antarane ring lan materi dhasar.
5.Penyegelan rai finishing: CNC ngowahi, lumahing roughness Ra ≤3.2μm.
6.Inspeksi lan pengujian lengkap: dimensi, partikel magnetik, hidrostatik/pneumatik, sampling burst.

Sample lan Testing Dhukungan

● Sampel gratis:Para panuku internasional bisa nglamar siji sampel gratis (ragad conto bisa dibalekake, barang ditanggung panuku) kanggo tes instalasi lan verifikasi kinerja.
● Tes sing disaksiake ing situs:Pabrik kasebut dilengkapi mesin tes tekanan 3000 ton, bangku uji kelelahan siklik, tester dampak suhu rendah -80 ° C, lan ruang simulasi korosi laut jero. Pelanggan bisa nyekseni tes burst, lemes, utawa lingkungan sing ekstrem ing situs kasebut.
● Pengujian pihak katelu:SGS, BV, TÜV bisa ditugasake kanggo komposisi kimia, sifat mekanik, tes non-destruktif, lan tes tekanan; laporan dikirim karo barang.
● Periode babar pisan:18 sasi (saka tanggal pangiriman), panggantos gratis kanggo cacat manufaktur.

Perbandingan Kinerja: Persyaratan Standar vs Longan Diukur

Item	ASME B16.5 syarat standar / flange conventional	Longan sme b16.5 flat face flange	Bandhingan
DN300 tekanan burst	≤15MPa	42MPa	Luwih dhuwur tinimbang konvensional
Siklik urip lemes	5.000 siklus @25MPa	20.000 siklus @35MPa	Urip luwih dawa
Deformasi aksial @35MPa	1,8 mm	0,6 mm	Kurang deformasi
15 ° tingkat bocor misalignment	> 10⁻³ mbar·L/s	≤10⁻⁵ mbar·L/s	Bocor ngisor
-70 ° C impact energi	≥34J (standar nasional)	89J	Kateguhan sing luwih dhuwur
Tingkat korosi segara jero 30 taun	kira-kira. 0,5 mm/tahun (baja karbon)	0,03 mm / taun	Karat sing luwih alon

Pancegahan Instalasi

sme b16.5 flange flat face nduweni desain permukaan sealing full-face. Instalasi sing bener penting kanggo njamin kinerja sealing. Mangga mirsani titik ing ngisor iki:

1. Pilihan Gasket:Sampeyan kudu nggunakake gasket full-face sing nutupi kabeh permukaan flange sealing lan duwe bolongan bolt. Aja nggunakake gasket pasuryan sing diangkat utawa gasket RF standar.
2. Flange cocog:Flange full-face ora kudu langsung dilebokake menyang flange pasuryan sing diangkat. Yen pipeline ngemot flanges pasuryan wungu, padha kudu diganti karo flanges pasuryan lengkap utawa adaptor.
3. Bolt tightening:Kanthi desain bolongan bolt conical pindho, kunci torsi hidrolik dianjurake kanggo preloading seragam pola silang telung langkah. Preload target diwilang adhedhasar rating tekanan lan spesifikasi bolt; deleng standar ASME PCC-1 utawa takon tim teknis Longan.
4. Urutan preload:Pre-tighten kabeh bolts kanggo 30% saka target torsi, banjur kanggo 70%, lan pungkasanipun kanggo 100%. Kenceng maneh sawise 24 jam operasi.
5. Sealing pangayoman pasuryan:Priksa pasuryan sealing kanggo goresan utawa materi manca sadurunge instalasi. Lapisan indikator nyandhang nano-zirconia minangka lapisan sing dipasang tipis; aja ngresiki karo scrapers logam sak instalasi.
6. Alignment bolongan bolt:Desain bolongan kerucut dobel mbantu mandhiri, nanging sadurunge instalasi konfirmasi manawa bolongan bolt loro flanges didadekake siji ing sisihan 1mm.
7. Pipa Alignment:Senajan flanges full-pasuryan duwe sawetara toleransi kanggo misalignment, kang dianjurake kanggo ngontrol pipe alignment kesalahan ing 2mm / m kanggo mesthekake sealing urip.

FAQ

P: Apa bedane saka flange ASME B16.5 konvensional?
A: Loro-lorone duwe dimensi lan antarmuka sing padha lan bisa diganti langsung. Produk Longan nambah struktur honeycomb, quenching gradien, lan ring alloy titanium internal, entuk tekanan bledosan diukur (42MPa) luwih saka syarat standar (≤15MPa).

P: Apa rating tekanan sing cocog?
A: Dimensi eksternal tundhuk karo ukuran pemasangan Kelas 150 nganti Kelas 2500, lan tekanan bledosan sing diukur luwih dhuwur tinimbang syarat standar kanggo rating sing cocog. Cocog kanggo gas shale lan proyèk segara jero sing mbutuhake wates safety sing luwih dhuwur tinimbang flensa standar.

P: Apa sing kudu dicathet nalika instalasi?
A: Kudu nggunakake gasket full-face lan ora kudu langsung bolted menyang flange pasuryan munggah. Disaranake nggunakake bolongan bolt conical pindho kanthi kunci torsi ing pola salib ing telung langkah, lan ngencengi maneh sawise 24 jam operasi. Waca "Pancegahan Instalasi" ing ndhuwur kanggo langkah-langkah rinci.

P: Kepiye kinerja tekanan bisa diverifikasi?
A: Longan nampani pelanggan kanggo nyekseni bledosan utawa tes lemes siklik ing pabrik. Cathetan tes kanggo saben batch disimpen lan bisa ditakoni kanthi nomer seri. Pengujian pihak katelu dening SGS, BV, lan liya-liyane, uga bisa diatur.

Ringkesan:Flange rai datar sme b16.5 Longan ngetutake sistem ukuran standar internasional ASME B16.5 lan nggunakake struktur honeycomb bionik, proses quenching gradien, lan cincin penguat alloy titanium sing dibangun. Diukur tekanan bledosan DN300 42MPa, -70 °C impact 89J, 30 taun tingkat korosi segara jero 0.03mm/taun. Lulus sertifikasi API 6A PSL 3G, cocok kanggo ekstraksi gas shale, pengeboran segara jero, lan sistem pipa tekanan dhuwur. Kirimi syarat sampeyan kanggo entuk conto gratis lan saran teknis.
